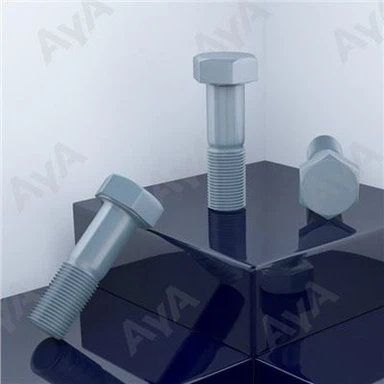

Delni navoj šestrobega vijaka

Standard: ISO 4016
Vrsta navoja: groba nit, delna nit
Blago: šestrobi vijak z delnim navojem
Imenovan tudi: vijak s šestrobo glavo
Material: ogljikovo jeklo
Razred lastnosti: 4.6, 4.8
Premer: M5, M6, M8, M10, M12, (M14), M16, (M18), M20, (M22), M24, (M27), M30, (M33), M36, (M39), M42, (M45) ), M48, (M52), M56, (M60), M64
Zaključek: navaden, črni oksid, pocinkan, vroče pocinkan, oksidacija, Dacromet, fosfatiranje, kadmijeva galvanizacija, ponikljan
Vrsta glave: šesterokotna glava
Vrsta pogona: zunanji šestrobi
MOQ: 1000 kg
Dobavni rok: 30 do 60 dni

Pošlji povpraševanje

Predstavitev izdelka

Hex bolt-AYA Bolts

Kot globalni dobavitelj rešitev za pritrjevanje po meri je AYA-in servisni proces tako blizu strankam kot izdelki AYA-e. Od opisovanja potreb do nadaljnjih storitev, bo AYA takoj in po svojih najboljših močeh pomagala strankam rešiti kakršne koli težave s pritrditvijo, ki se pojavijo, da bi odpravila skrbi strank.

OPIS IZDELKA

ime izdelka	Šestrobi vijak Delni navoj
Imenovana tudi	Vijak s šestrobo glavo
Material	Ogljikovo jeklo
Standardno	ISO 4016
Razred lastnosti	4.6, 4.8
Premer	M5, M6, M8, M10, M12, (M14), M16, (M18), M20, (M22), M24, (M27), M30, (M33), M36, (M39), M42, (M45), M48, (M52), M56, (M60), M64
Končaj	Navaden, črni oksid, pocinkan, vroče pocinkan, oksidacija, Dacromet, fosfatiranje, kadmijeva galvanizacija, ponikljan
Vrsta glave	Šesterokotna glava
Vrsta pogona	Zunanji šestrobi
Vrsta niti	Groba nit, delna nit

TABELA DIMENZIJ

Hex bolt Partial Thread 2D

Navoj vijaka		M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24	(M27)
d		M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24	(M27)
P	Višina tona	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3	3
b	L Manjše ali enako 125	16	18	22	26	30	34	38	42	46	50	54	60
	125＜L Manjše ali enako 200	22	24	28	32	36	40	44	48	52	56	60	66
	L＞200	35	37	41	45	49	53	57	61	65	69	73	79
c	maks	0.5	0.5	0.6	0.6	0.6	0.6	0.8	0.8	0.8	0.8	0.8	0.8
da	maks	6	7.2	10.2	12.2	14.7	16.7	18.7	21.2	24.4	26.4	28.4	32.4
ds	maks	5.48	6.48	8.58	10.58	12.7	14.7	16.7	18.7	20.84	22.84	24.84	27.84
ds	min	4.52	5.52	7.42	9.42	11.3	13.3	15.3	17.3	19.16	21.16	23.16	26.16
dw	min	6.74	8.74	11.47	14.47	16.47	19.15	22	24.85	27.7	31.35	33.25	38
e	min	8.63	10.89	14.2	17.59	19.85	22.78	26.17	29.56	32.95	37.29	39.55	45.2
k	Nominalna velikost	3.5	4	5.3	6.4	7.5	8.8	10	11.5	12.5	14	15	17
	maks	3.875	4.375	5.675	6.85	7.95	9.25	10.75	12.4	13.4	14.9	15.9	17.9
	min	3.125	3.625	4.925	5.95	7.05	8.35	9.25	10.6	11.6	13.1	14.1	16.1
k1	min	2.19	2.54	3.45	4.17	4.94	5.85	6.48	7.42	8.12	9.17	9.87	11.27
r	min	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.6	0.8	0.8	0.8	1
s	največja=nazivna velikost	8	10	13	16	18	21	24	27	30	34	36	41
s	min	7.64	9.64	12.57	15.57	17.57	20.16	23.16	26.16	29.16	33	35	40

Navoj vijaka		M30	(M33)	M36	(M39)	M42	(M45)	M48	(M52)	M56	(M60)	M64
d		M30	(M33)	M36	(M39)	M42	(M45)	M48	(M52)	M56	(M60)	M64
P	Višina tona	3.5	3.5	4	4	4.5	4.5	5	5	5.5	5.5	6
b	L Manjše ali enako 125	66	-	-	-	-	-	-	-	-	-	-
	125＜L Manjše ali enako 200	72	78	84	90	96	102	108	116	-	-	-
	L＞200	85	91	97	103	109	115	121	129	137	145	153
c	maks	0.8	0.8	0.8	1	1	1	1	1	1	1	1
da	maks	35.4	38.4	42.4	45.4	48.6	52.6	56.6	62.6	67	71	75
ds	maks	30.84	34	37	40	43	46	49	53.2	57.2	61.2	65.2
ds	min	29.16	32	35	38	41	44	47	50.8	54.8	58.8	62.8
dw	min	42.75	46.55	51.11	55.86	59.95	64.7	69.45	74.2	78.66	83.41	88.16
e	min	50.85	55.37	60.79	66.44	71.3	76.95	82.6	88.25	93.56	99.21	104.86
k	Nominalna velikost	18.7	21	22.5	25	26	28	30	33	35	38	40
	maks	19.75	22.05	23.55	26.05	27.05	29.05	31.05	34.25	36.25	39.25	41.25
	min	17.65	19.95	21.45	23.95	24.95	26.95	28.95	31.75	33.75	36.75	38.75
k1	min	12.36	13.97	15.02	16.77	17.47	18.87	20.27	22.23	23.63	25.73	27.13
r	min	1	1	1	1	1.2	1.2	1.6	1.6	2	2	2
s	največja=nazivna velikost	46	50	55	60	65	70	75	80	85	90	95
s	min	45	49	53.8	58.8	63.1	68.1	73.1	78.1	82.8	87.8	92.8

PODROBNOSTI PRODUKTA

Hex bolt Partial Thread details

PREDNOSTI IZDELKA

Hex bolt Partial Thread advantage

PREDNOSTI šestrobega vijaka z delnim navojem

1. Ima šeststranske glave, zaradi česar je razmeroma enostavno skrbeti zanj na običajnem delovnem mestu.

2. Prilagodljiva funkcija. Uporablja se lahko pri različnih opravilih za povezovanje funkcij in uporab.

3. Trajnost zaradi visokokakovostnih surovin in dobre površinske obdelave.

4. Delni niz prinaša veliko boljšo učinkovitost in odpornost.

5. Proti koroziji. Zaradi vrhunske površinske terapije je odlična protirjavna učinkovitost.

6. AYA ima čudovito zmogljivost za raziskave in razvoj za napredek popolnoma novih izdelkov.

PREGLED KAKOVOSTI

Quality Check-AYA Fasteners

1. Naš digitalni sistem omogoča sledljivost vsake serije od surovin do končnih izdelkov. Celotna potrdila o pregledu kakovosti so na voljo na zahtevo.

2. Inšpekcija končnih izdelkov je ključna točka. AYA ima popoln sistem preverjanja vzorčenja za to pomembno nalogo in vsaka podrobnost bo v celoti pregledana.

PAKIRANJE & NAKLADANJE KONTEJNERJEV

Packing-AYA Fasteners

1. Avtomatizirane pakirne linije izboljšajo kakovost in hitrost pakiranja.

2. AYA je vedno pripisovala velik pomen raziskavam in razvoju embalaže za izboljšanje videza in trajnosti v procesu pošiljanja.

SCENARIJI UPORABE

Usage-AYA Fasteners

ZAKAJ IZBRATI AYA?

AYA vsako leto zagotavlja ekskluzivne storitve za več kot 1000 članov z vsega sveta z edinstvenim sistemom rešitve za storitve verige, samo kliknite miško, da dobite ekskluzivno rešitev za pritrditev in uživate v storitvah od vrat do vrat.
